一、產品性能

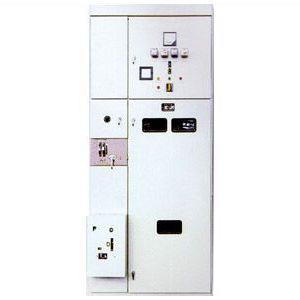

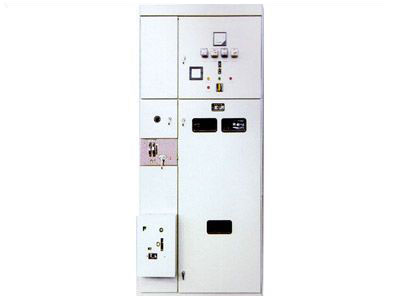

XGN2-12(F)Z箱型固定式金屬封閉開關設備，適用于3、6、10kv三相交流50HZ，單母線、單母線線帶旁路，或雙母線系統中作為接受合分配電能之用，安裝于戶內。該產品符合國家標準GB3906《3－35KV交流金屬封閉開關設備》及國際標準IE298的要求，并且有兩部提出的"五防"聯鎖功能。本開關柜的主開關采用ZN28－10系列真空斷路器。配用CD10合CT8操作機構，采用GN30-10旋轉式隔離開關和GN22-10大電流隔離開關等系列產品。主開關也可用SN10油斷路器。具有結構合理、安全可靠、操作方便、維護方便等特點，系10KV級開關設備之替代型產品。

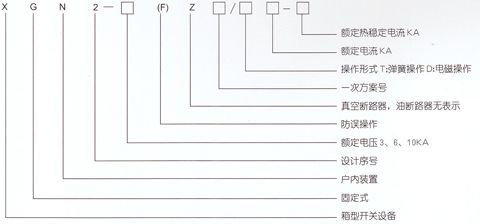

二、型號含義

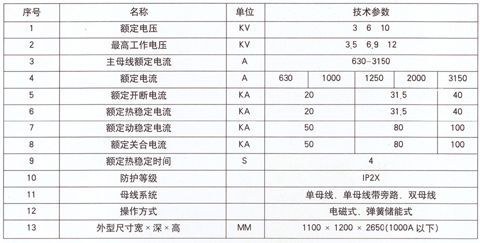

三、技術參數

四、技術概述

1、XGN2-12(F)Z高壓開關柜為金屬封閉結構，滿足國家標準GB3906和國際標準IEC298。防護等級為IP2X，金屬封閉結構可有效地防止異物進入柜內，并可防止人體接近帶電體和運動部件。

2、柜內不采用任何形式的相間、相對地的絕緣隔板?？諝饨^緣距離大于125mm，柜內采用較大爬距的瓷支持絕緣子和套管，使該產品具有較高的絕緣強度和絕緣穩定性。

3、主開關（斷路器）固定安裝于距地而較近的部位，有較大的檢修空間，檢修人員可方便地站在地面上對主開關進行檢測維修

4、采用旋轉式隔離開關，該隔離開關在分斷位置和旋轉導體接地，即在帶電體（如主母線）和被隔離導體（如斷路器）之間形成"金屬分割"（即兩個對地接口）。這時帶電體只可能發生相間或相對地地放電，而不之波及被隔離的導體從而保證了檢修人員的安全。

5、電纜接地端頭距地面800mm，電纜室留有較大的空間，便于電纜頭的制作、安裝和檢測。電纜室與電纜溝之間采用金屬封板，以防潮濕氣體及小動物通過電纜溝進入柜內。

6、主開關、隔離開關、接地開關及柜門之間的連鎖機構均采用強制性機械閉鎖方式，產品滿足"五防"功能。

五、XGN2-12基礎參考圖
